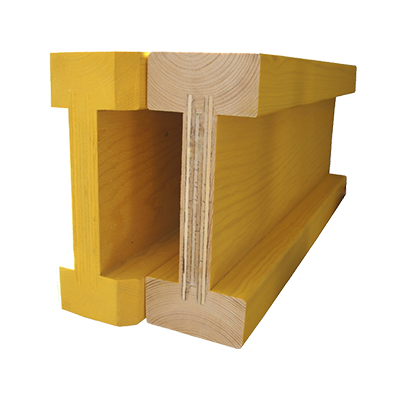

Балка БДК (ригель)

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1.1 Основные размеры балки:
- длина, мм - 1500 – 6000
- высота, мм - 200 , - 240
- ширина полки, мм - 80
- толщина полки, мм - 40
- толщина фанеры, мм - 27
- глубина вреза зуба фанеры, мм - 20
1.2 Предельные отклонения от геометрических размеров и формы не должны превышать:
По длине до 3,0 м включительно ±4 мм
Свыше 3,0 м ±5 мм
По высоте ±2 мм
По ширине полки ±2 мм
По толщине полки ±1 мм
1.3 Перекос балки не более ±2 мм
1.4 Предельные отклонения от прямолинейности не более 4 мм – при длине балки до 3,0 м включительно, 5 мм – для балок длиной более 3,0 м.
1.5 Отклонения от плоскости не более 3 мм на высоту.
1.6 Отклонения от перпендикулярности смежных поверхностей – не более 2 мм.
1.7 Балки должны изготавливаться по рабочим чертежам, утвержденным в установленном порядке.
1.8 Нагрузочные характеристики
Согласно EN 13377 Нагрузочные характеристики балки H 20
Поперечное усилие Vk = 23,9 кН доп.Q = 11 кН
Изгибающий момент Mk = 10,9 кНм доп. M = 5 кНм
Опора Rb,k = 47,8 кН
Момент упругости x момент инерции EI = 486 кНм2
Модуль упругости пояса (C24) EGurt = 11.000 Н/мм2
Модуль упругости ребра (SWP) ESteg = 6.700 Н/мм2
